电机试验平台的安装是一个系统性工程，安装精度直接影响后续测试数据的可靠性。其核心目标是确保平台绝x对水平、各测试设备精x密同轴，并有效隔绝振动。

以下是标准化的安装流程与关键要点：

一、安装前准备

场地与环境评估

地面要求：安装区域必x须平整、坚实，能提供足够的承载力。通常要求地面承载力不低于平台额定载荷的 1.5倍，重型平台（承载>10吨）甚至需要浇筑厚度不小于30cm的专用混凝土地基。

空间与振动：平台四周至少预留80cm的操作和维护空间，并远离机床、风机等振动源。

环境控制：对于高精度实验室，建议将环境温度控制在20±2℃，湿度≤65%。

工具与设备检查

必x备工具：高精度水平仪（如精度0.02mm/m的框式水平仪）、激光对中仪、扭矩扳手、百分表、万用表、接地电阻测试仪等。

设备检查：开箱后仔细检查平台工作面有无磕碰、变形，核对所有配件（如地脚螺栓、减震垫）是否齐全。

二、核心安装步骤 (遵循“基础 → 机械 → 电气”的顺序)

基础固定与减振处理

定点与钻孔：根据平台图纸标记安装轮廓，按设计间距（通常500-800mm）钻孔，孔深通常不小于300mm，用于安装地脚螺栓。

铺设减振垫：在安装区域均匀铺设减振垫（每平米4-6个），位置与地脚螺栓对齐。对于精度要求高的动态测试，可考虑安装气垫或弹簧减震器。

平台就位与初次找平

吊装就位：使用起重设备将平台平稳吊运至安装位置，避免撞击。初步穿入地脚螺栓，但暂不锁紧。

初步调平：将水平仪放置在平台工作面的X、Y轴及对角线方向，通过调整平台底部的垫铁或调平螺栓，将水平度初步控制在 ≤0.1mm/m。

二次灌浆与终紧固

二次灌浆：初平合格后，对地脚螺栓孔和平台与基础间的间隙灌注无收缩灌浆料。养护期间严禁碰撞或移动平台。

终紧固：灌浆料达到设计强度后，使用扭矩扳手按对角、均匀、分次加压的顺序锁紧地脚螺栓。锁紧后必x须立即复测水平度，确保达标。

关键精度控制标准

平台水平度：终水平度误差应控制在 0.02 - 0.05 mm/m 之间。高精度试验要求更高。

接地电阻：平台本体、控制柜等必x须可靠接地，接地电阻通常要求 ≤4Ω，以防静电和漏电干扰。

设备安装与精x密对中

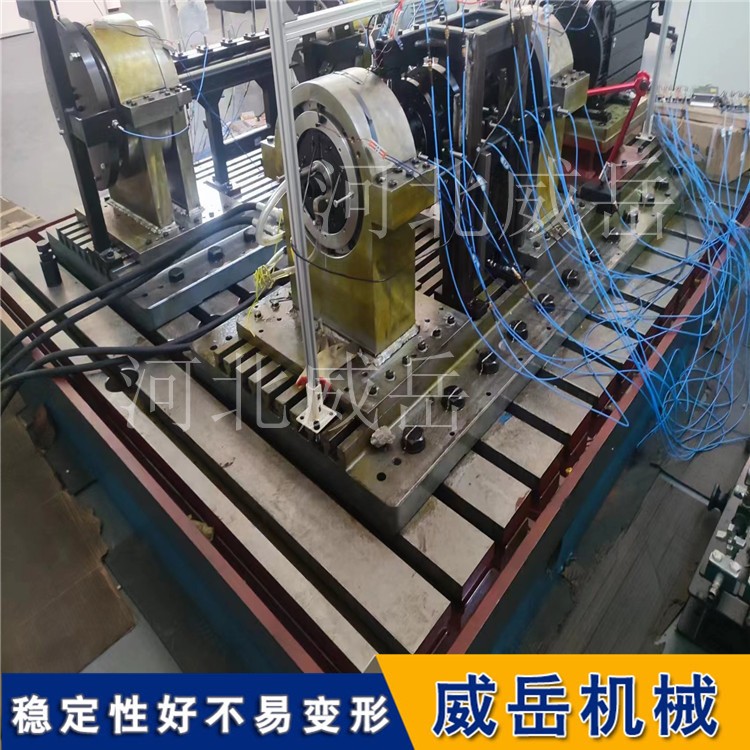

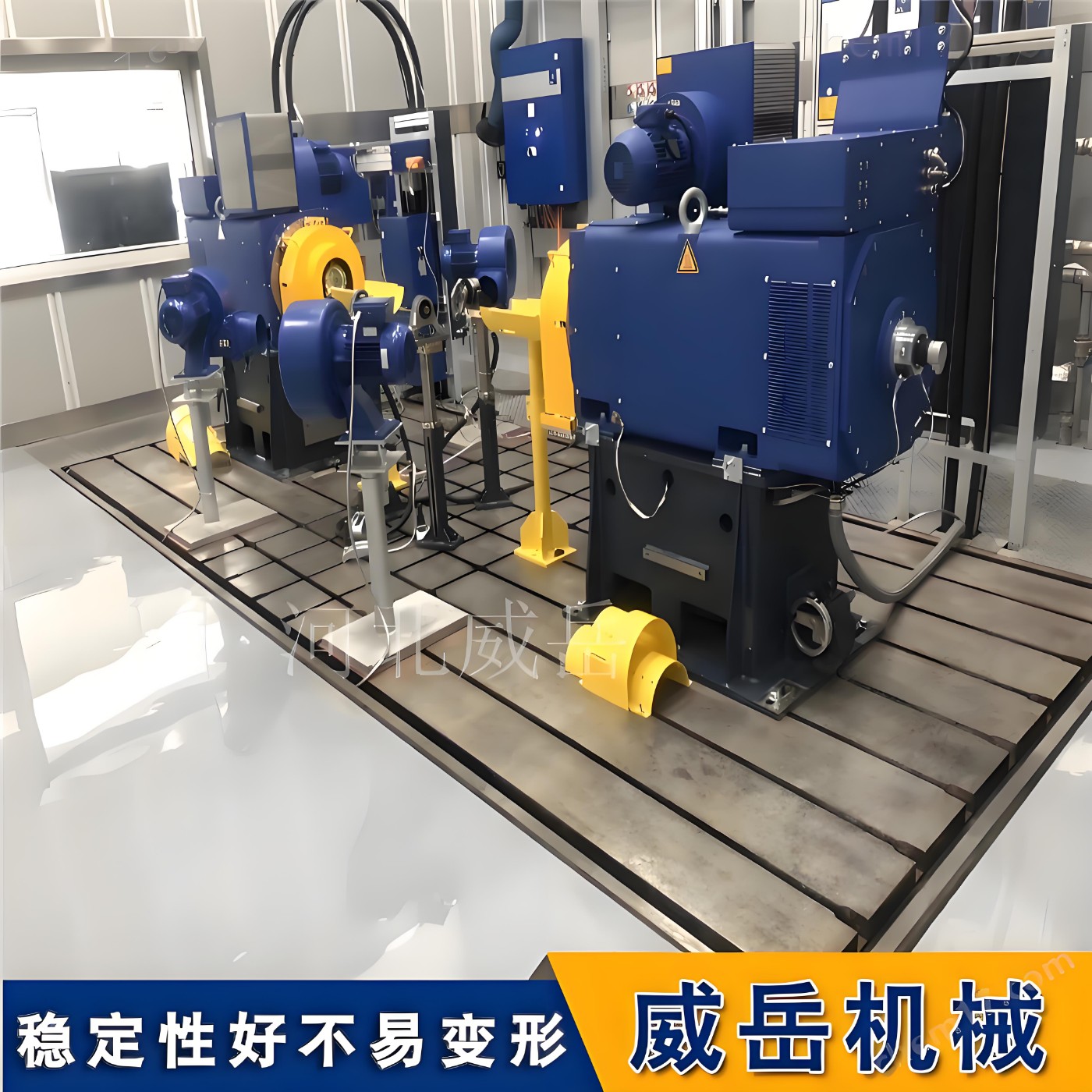

将电机、扭矩传感器、测功机等设备依次安装在平台的T型槽上。

使用激光对中仪校准各设备输出轴的同轴度。关键指标：径向偏差≤0.02mm，端面跳动≤0.01mm。校准后锁紧所有固定螺栓。

三、系统调试与验收

调试应遵循 “先单机，后联调；先空载，后加载；先低速，后高速” 的原则。

安全检查：确认急停按钮、安全门、过载和温度保护等所有安全回路功能正常。

分系统调试：依次调试冷却系统、控制系统、测功机等，并校准关键传感器。

空载试运行：脱开负载，点动并低速运行电机，检查有无异响、异常振动和轴承温升。

验收标准：

平台振动：空载运行时，平台振幅应 ≤0.01mm。

数据验证：连接测试系统进行空载试运行，对比标准件测试数据，误差应在允许范围（如 ≤±0.5%）内。

四、常见问题与解决

水平偏差超标：重新调整调平螺栓；检查地面是否有沉降，必要时需重新处理基础。

同轴度不符：松动设备螺栓，使用激光对中仪实时监测，微调设备位置直至达标。

振动过大：检查减震装置是否安装到位或型号是否匹配；确保所有螺栓均已紧固。

测试数据波动：清洁平台工作面油污、铁屑；检查电源稳定性，排除电磁干扰。

五、后期维护建议

日常清洁：定期用无尘布和中性清洁剂擦拭台面和T型槽，清除油污和铁屑。

定期检查：每月检查地脚螺栓紧固情况；每6个月用水平仪复测一次平台水平度。

长期防锈：长期不使用时，台面涂抹防锈油，T型槽加注润滑脂，并覆盖防尘罩
