【东风标致408】重庆标致408音响改装

道声影音

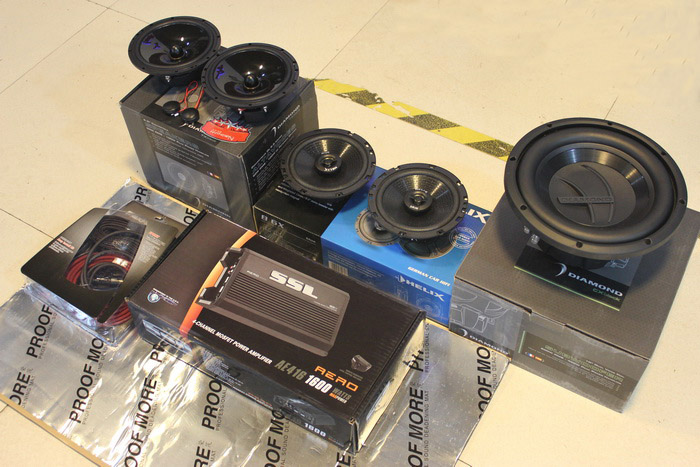

系统配置：
前声场：美国钻石TX65V
后声场：德国喜力士 B6X
功放：  美国 SSL AE4.16W
低音炮：美国钻石 CXD10 低音
隔音：  荣茂前门双层隔音


施工前车辆保护


首先从四门开始


拆开门板后只有一层塑料泡沫，防水、尘的。



撕掉塑料泡沫后，就是空空的门板框了，内层就光秃秃的铁板，什么隔音措施都没有。

门板隔音双层结构

内层减振隔音、强化钣金


外层密封门板，让车门内形成密闭的音箱，帮助喇叭更好的发挥；同时减振隔音。

原车喇叭的垫圈


四门的纸喇叭 材质普通，做工粗糙，只能发声。


安装喇叭前先固定专用的木质喇叭垫圈


喇叭线做好保护


前声场喇叭

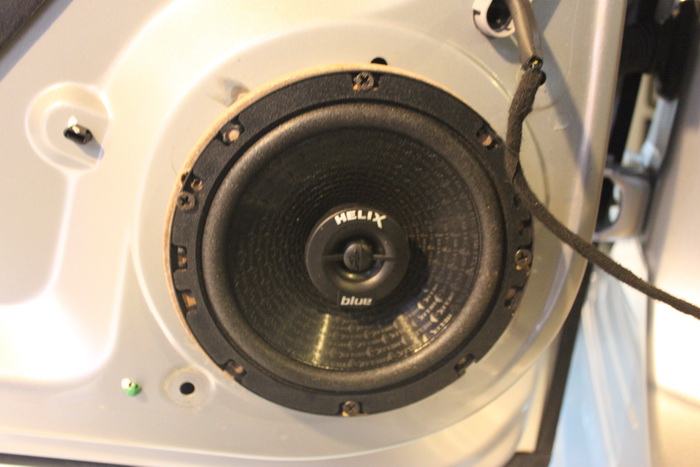

后声场喇叭

道声影音

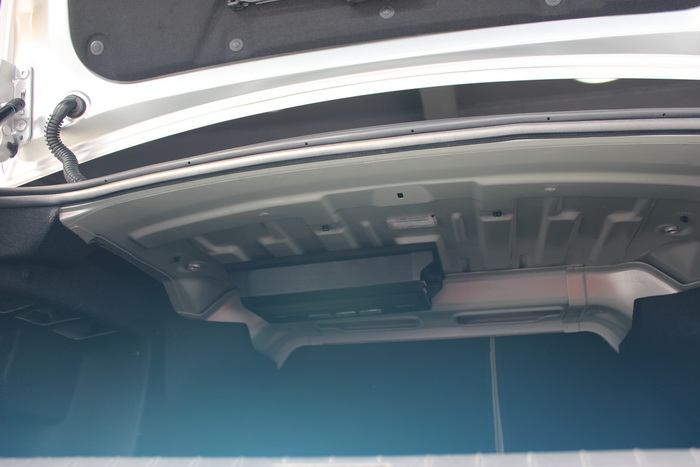

后隔板上的功放。


布线与线路连接

右边

左边是单独的电源线


地线制作


做好的线材

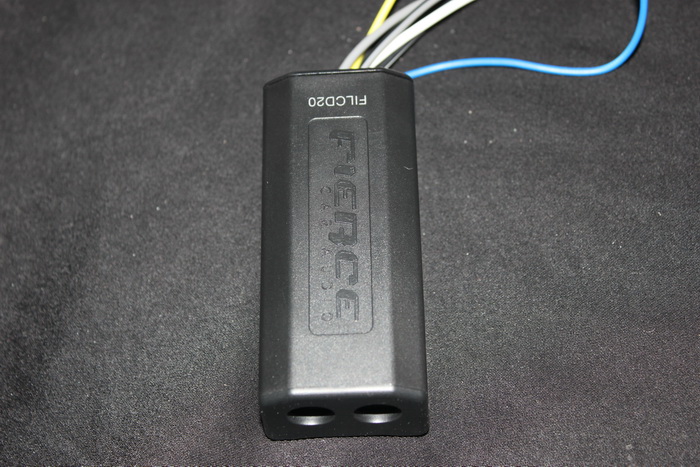

高转低转换喇叭信号

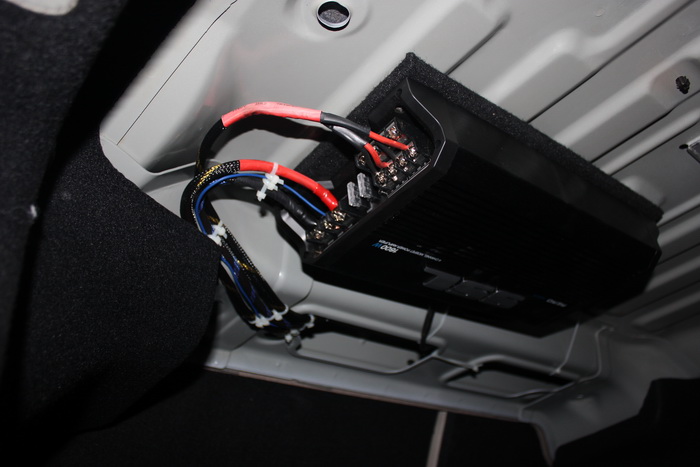

功放安装完成






所有线材整齐的扎好

道声影音

道声影音 发表于 2012-12-21 11:48 static/image/common/back.gif
后隔板上的功放。

将低音炮装进箱体





一只小小的十寸低音，占不到太多的空间。

高音原位装回仪表台

原车高音


直接将高音固定在盖板上然后复位就可以啦！


最后接上保险

O啦！大功告成。
